BPHP-Sub (Bandpass mit Tiefbassanhebung durch einen Hochpass)   in Hobby HiFi 6/2006

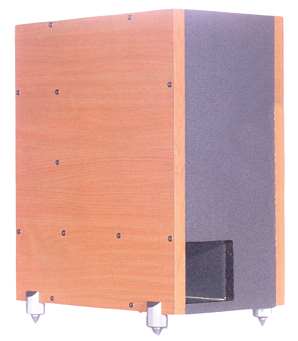

BPHP-Sub aus Hobby HiFi 6/2006
technische Daten des BPHP-Sub:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 85 dB
- Größe (HxBxT): 60 x 31 x 50 cm
- Frequenzbereich (-8dB): ab 27 Hz
- Trennfrequenz: einstellbar
- Prinzip: Bandpass
BPHP-Sub ist ein Bandpass mit Tiefbassanhebung durch einen Hochpass (Kondensator). Mivoc AW 3000 kommt in einem Bandpassgehäuse zum Einsatz. Er sitzt also unsichtbar im Gehäuse, das aus zwei etwa gleich großen Teilgehäusen besteht. Zur Begradigung des Frequenzgangs setzt Hr. Timmermanns einen Kondensator ein, der in Reihe zum Subwoofer geschaltet wird.

Ein Ausschnitt aus der Hobby HiFi Klangbeschreibung:

... "Für ausgesprochene Boxenzwerge reicht dieser Sub nicht weit genug in den oberen Bassbereich hinauf. Wir setzten den Mini-Monitor Basic mit geschlossenem Gehäuse ein (s. HOBBY HiFi Spezial 1), der mit Visatons W 130 SC bestückt ist. Diese Kombination passte ausgezeichnet. Trocken, kraftvoll, zupackend: Diese Begriffe charakterisieren den Sub 3000 BPHP perfekt. Er baut ein ausgesprochen straffes Tieftonfundament auf, das sich durch eine bemerkenswerte Durchhörbarkeit auszeichnet. Schon bei geringer Lautstärke sind Bassläufe mühelos nachvollziehbar, und auch wenn es hoch her geht, verliert er die Contenance nicht so schnell. Der bis 30 Hertz hinunter volle Pegel zahlt sich in Form schier unglaublicher Tiefbassgewalt aus. " ...

Unser Bausatz besteht aus

- Tieftöner Mivoc AW 3000
- 12 Schrauben PAN 4x20 mm
- Terminal mit vergoldeten Messingklemmen
- 1 Meter Kabel 2x2,5 mm2
- die Bauanleitung

Bausatz BPHP-Sub ohne Gehäuse
Preis pro Box EUR 56,00 ohne MwSt: € 47.06 / $ 43.98

mit einem Kondensator in der Leitung wird der Frequenzgang geglättet

Der Kondensator besteht aus folgenden parallel geschalteten Einzelkondensatoren:
- 2x 560 uF Elko rau (63V)
- 1x 100 uF Elko glatt

Serienkondensatoren zu Bausatz BPHP-Sub
Preis pro Box EUR 18,60 ohne MwSt: € 15.63 / $ 14.61

Dazu empfehlen wir ein normales Subwoofer-Verstärkermodul wie Detonation DT 50, DT 150 oder Mivoc AM 80 MK II oder AM 120.

passive Frequenzweiche zum Anschluss an einen normalen Verstärker

Hobby HiFi stellt auch eine passive Frequenzweiche vor, die jedoch den Verstärker stark belastet, so dass keine Satelliten/anderen Boxen parallel geschaltet sein sollten. Die Frequenzweiche hat bei 50 Hz ein Impedanzminimum von 2,4 Ohm. Die passive Frequenzweiche besteht aus:
- 10 mH I-Kernspule
- 3,3 mH Ferrit-Rollenkernspule (0,37 Ohm)
- 27 mH Ferrit-/Rohrkernspule (4,89 Ohm)
- 2 x 100 uF Elko rau
- 120 uF Elko rau (68+47 uF)
- 470 uF Elko rau
- Widerstand R1 entfällt, da in 27 mH enthalten

Frequenzweiche für den Subwoofer zu Bausatz BPHP-Sub
Preis pro Box EUR 73,00 ohne MwSt: € 61.34 / $ 57.33

Auf Wunsch erhalten Sie eine 220 x 155 mm große Universal-Leiterplatte, auf die Sie die Weiche aufbauen können.
Preis der Leiterplatte EUR 11,70 ohne MwSt: € 9.83 / $ 9.19

4 Boxenfüße gemäß Bild oben links (auf Wunsch auch schwarz erhältlich):
Preis der Füße EUR 8,50 ohne MwSt: € 7.14 / $ 6.68
