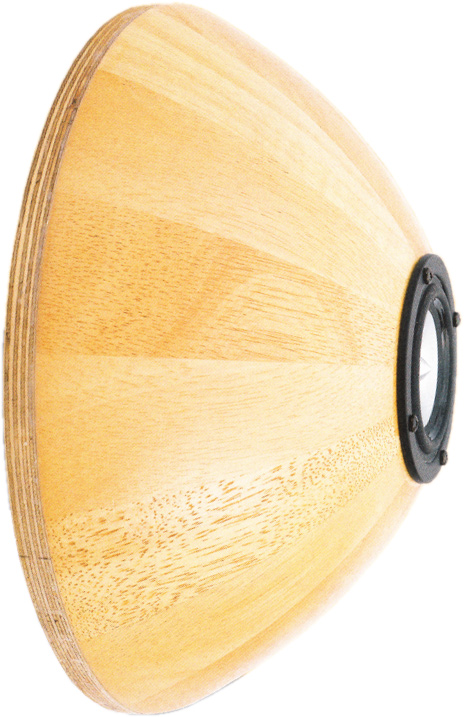

Bamboo 3   Kompaktlautsprecher aus Hobby HiFi 5/2015

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 82 dB
  • Maße (HxBxT): 300 x 300 x 120 mm
  • Frequenzbereich (-8dB): 100 - 30000 Hz
  • Trennfrequenz(en): Hz
  • Prinzip: geschlossene Box

Bamboo 3 ist ein Wandlautsprecher. In ihr kommt ein Tang Band Breitbandlautsprecher W3-871B zum Einsatz. Der Lautsprecher wurde von Marko Krause und Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus einem zum Lautsprecher in Reihe geschalteten Sperrkreis, der den Präsenzbereich etwas zurück nimmt, einem Serienkondensator um den Lautsprecher von Tiefen zu entlasten und einem Saugkreis parallel zum Lautsprecherchassis.

Der Frequenzgang von Bamboo 3 ist leicht wellig, was für Breitbandlautsprecher typisch ist. Das Wasserfallspektrum zeigt ein in den Mitten leicht verzögertes Ausschwingen; die nichtlinearen Verzerrungen sind bei geringen Pegeln (80 dB/1m) unter 1% bei 90 dB/1m oberhalb von 150 Hz unter 2%.

Bamboo 3 sollte mit einem Subwoofer kombiniert werden, wozu dem Bausatz ein Kondensator beiliegt, der unterhalb von 200 Hz abtrennt.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

"BamBoo 3 klingt exzellent. Die Wandlautsprecher sind nicht etwa ein fauler Kompromiss, wenn kein Platz für "ordentliche" Boxen zur Verfügung steht - sie spielen richtig souverän. Tonal legen sie die Messlatte schon enorm hoch, sie bilden Gesangsstimmen vorbildlich natürlich ab. Die Höhen wirken ausgesprochen klar, und das ohne auch nur den geringsten Anflug von Schärfe. Hinzu kommt eine faszinierende Räumlichkeit, die besonders mit ihrer weiten und tiefen Abbildung überrascht. Instrumente wirken großformatig und voluminöser als bei frei stehenden Lautsprechern. "

Fazit aus Hobby HiFi

"BamBoo III bietet vorzügliche Klangqualität, ohne Platz im Wohnzimmer zu belegen. Nur der Subwoofer braucht Stellfläche, aber die darf an weniger prominenter Position liegen. Diese Wandlautsprecher sind kein Kompromiss, sie sind exzellente HiFi-Schallwandler. Das Budget für dieses Projekt ist verführerisch gering - mit 170 Euro ist ein Boxenpaar realisierbar."

Unser Bausatz besteht aus

  • Tang Band W3-871 B, 9 cm Breitbänder
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 1m Lautsprecherkabel 2x2,5 mm2, transparent
  • 0,5x Pan-Schrauben 3,5x17 schwarz, Kreuzschlitz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.
  • Mundorf Elko rau, 15 uF/100 Vdc
  • Mundorf Elko rau, 82 uF/100 Vdc
  • Mundorf Elko glatt, 4,7 uF / 70 Vdc
  • Mundorf Luftspule L50, 1,8 mH/2,07 0hm
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • 0,7 mm Luftspule, 2,7 mH/1,53 Ohm
  • Metalloxidwiderstand MOX3 1,5 Ohm 2% (braun-grün-gold)
  • Metalloxidwiderstand MOX5 6,8 Ohm 2% (blau-grau-gold)

Bausatz ohne Gehäuse, Preis pro Box   EUR 61,00 ohne MwSt: € 51.26 / $ 44.57

Bausatz mit High-End-Weiche aus Hobby HiFi

Der Highend-Bausatz enthält zwei Audaphon MKP CAP Superior Kondensatoren. Außer im Saugkreis sind die Spulen als Backlack-Luftspulen ausgelegt um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box   EUR 82,00 ohne MwSt: € 68.91 / $ 59.92

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 3,75 ohne MwSt: € 3.15 / $ 2.74

Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. I-2765, Preis pro Stück:   EUR 3,70 ohne MwSt: € 3.11 / $ 2.70
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)

Gehäuse

Vergrößern

Holzschale für Bausatz Bamboo 3,
Preis pro Stück   EUR 17,10 ohne MwSt: € 14.37 / $ 12.50
