Avisio HKF aus Elektor Sonderheft Audio 3

technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 91 dB
- Maße (HxBxT): 400 x 600 x 350 mm
- Frequenzbereich (-8dB): 38 - 25000 Hz
- Frequenzbereich (-3dB): 48 - 20000 Hz
- Trennfrequenz: 230, 2100 Hz
- Prinzip: Bassreflexbox
Avisio HKF ist eine leistungsfähige Heimkinobox, die sich als Frontlautsprecher, als Center und als Rearlautsprecher eignet. Sie hat 4 Ohm Nennimpedanz, im größten Frequenzbereich liegt ihre Impedanz jedoch zwischen 6 und 8 Ohm.

Avisio zeichnet sich durch eine tonal ausgeglichenes Klangbild aus, sie ist höchst belastbar und eignet sich im Heimkino für Räume ab 20 bis über 100 m2. Zu Ihrer Ansteuerung eignen sich Heimkinoverstärker/-receiver mit 70/100 bis 200/300 Watt Sinus-/Musikleistung.

Avisio enthält:
- eine Alcone-Hochtonkalotte AC 15 mit hohem Wirkungsgrad,
- zwei Ciare Mitteltöner HX 101
- vier Audaphon MB 18-8-Tieftöner mit Papiermembran und Gusskorb

Der Alcone Hochtöner AC 15 wird von zwei Mitteltönern HX 101 eingerahmt. Um eine möglichst breite Abstrahlung zu erhalten, sind Hoch- und Mitteltöner in einer vertikalen Linie angeordnet. Die Anordnung der Tieftöner ist weniger relevant, da hier die Wellenlänge (z.B.: bei 200 Hz: 1,7 Meter) so groß ist, dass es richtungsabhängig keine Auslöschung gibt.

Um eine möglichst breite Abstrahlung zu erhalten, müssen Hoch- und Mitteltöner in einer vertikalen Linie angeordnet sein. Die Anordnung der Tieftöner ist weniger relevant, da hier die Wellenlänge (z.B.: bei 200 Hz: 1,7 Meter) so groß ist, dass es richtungsabhängig nicht zur Auslöschung kommt. Avisio HKF ist ein leistungsfähiger Heimkinolautsprecher, der sich als Frontlautsprecher, als Center und als Rearlautsprecher eignet.

Ein Ausschnitt aus der Klangbeschreibung im Elektor Sonderheft

" Die tonale Balance gelingt der Avisio sehr gut, die Box präsentiert ein griffiges und präsentes Klangbild, bei sehr guter Breitenstaffelung der akustischen Bühne. Angesichts der sauber und verzerrungsfrei erreichbaren Pegel will man den Lautsprecher beinahe schon in Richtung PA einsortieren, dem widerspricht aber klar die Verfärbungsfreiheit und die überaus angenehme Darbietung der leisen Stellen in der Musik. "

Unser Bausatz besteht aus


- einer Alcone-Hochtonkalotte AC 15 mit hohem Wirkungsgrad,
- zwei Ciare Mitteltöner HX 101
- vier Audaphon MB 18-8-Tieftöner mit Papiermembran und Gusskorb

- 2 Pack Polyesterwatte
- 2 Bassreflexrohre BR70
- 34 Pan-Schrauben 4x20 schwarz
- 5m Lautspr.-Kabel 2x1,5 mm2, transparent
- selbstklebende Dichtstreifen

- den Frequenzweichenbauteilen (rechts) auf Holz aufzubauen

- der Bauanleitung

- 10 mH Mundorf H100-Kernspule
- 0,47 mH Luftspule / 0,7 mm
- 4,7 mH Luftspule / 0,7 mm (2,39 Ohm)
- 0,68 mH Luftspule / 1,0 mm
- 15 mH H-Kern-Spule / 0,7 mm (1,15 0hm)
- 5,6 uF MKP-Kondensator / 400V
- 15 uF MKP-Kondensator / 400V
- 100 uF MKP-Kondensator / 400V
- 22 uF Elko rau
- 82 uF Elko rau
- 150 uF Elko rau
- 1,2 Ohm MOX10-Widerstand (braun-rot-gold)
- 1,8 Ohm MOX10-Widerstand (braun-grau-gold)
- 2x 12 Ohm Keramikwiderstand/20 Watt

Bausatz ohne Gehäuse
Preis pro Box EUR 592,00 ohne MwSt: € 497.48 / $ 587.03

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. I-2767,     Preis   EUR 7,60 ohne MwSt: € 6.39 / $ 7.54

Bausatz mit High-End-Weiche und High-End-Kabel

Unser High-End-Bausatz enthält 5 Meter Oehlbach ***Twin Mix One-Kabel. Ebenso wurden die Frequenzweichenbauteile gegen höherwertige getauscht:
- In Reihe zum Hochtöner kommen durchweg Jantzen Z-CAP-Superior-Kondensatoren zum Einsatz
- in Reihe zu den 4 Tieftönern, wird eine Trafokernspule mit 2 mm Draht verwendet
- statt Elko rau kommen durchweg Elko glatt oder hochwertige MKP-Kondensatoren zum Einsatz
- in Reihe zu den Mitteltönern kommt eine Kupferfolienspule zum Einsatz.

- 10 mH t200-Trafospule / 0,22 Ohm
- 0,47 mH Backlackluftspule / 0,7 mm
- 4,7 mH Backlackluftspule / 0,7 mm (2,39 Ohm)
- 0,68 mH cfc16-Folienspule
- 15 mH H-Kern-Spule / 0,7 mm (1,15 0hm)
- 5,6 uF Jantzen Z-Superior-Kondensator / 400V
- 15 uF Jantzen Z-Superior-Kondensator / 400V

- 100 uF MKP-Kondesator / 400V
- 22 uF MKP-Kondesator / 400V
- 82 uF Elko glatt
- 150 uF (aus 68 und 82 uF Elko glatt parallel geschaltet)
- 1,2 Ohm MOX10-Widerstand (braun-rot-gold)
- 1,8 Ohm MOX10-Widerstand (braun-grau-gold)
- 2x 12 Ohm Keramikwiderstand/20 Watt

Bausatz mit High-End-Weiche ohne Gehäuse
Preis pro Box EUR 830,00 ohne MwSt: € 697.48 / $ 823.03

Zubehör

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. I-2767,     Preis   EUR 7,60 ohne MwSt: € 6.39 / $ 7.54

Als Zuleitungskabel zum Lautsprecher empfehlen wir in der High-End-Varianten Twin Mix oder Twin Mix 2 von Oehlbach.

Twin Mix One

Twin Mix One Rundes Lautsprecher-Kabel mit 2 x 3 mm² Querschnitt, je 3 Stränge Kupfer verseilt mit 3 Strängen versilbertem Kupfer für eine deutlich verbesserte Übertragung sowohl des Hoch/Mittel- wie auch des Tieftonbereiches. Kabeldurchmesser 9 mm.

Preis pro Meter Twin Mix One EUR 11,99 ohne MwSt: € 10.08 / $ 11.89

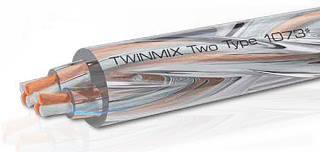

Twin Mix Two

Twin Mix Two Sind Ihre Zuleitungen länger als 8 Meter, so empfehlen wir Twin Mix Two:
Rundes Lautsprecher-Kabel mit 2 x 6 mm² Querschnitt, je 3 Stränge Kupfer verseilt mit 3 Strängen versilbertem Kupfer für eine deutlich verbesserte Übertragung sowohl des Hoch/Mittel- wie auch des Tieftonbereiches. Kabeldurchmesser 13 mm.

Preis pro Meter Twin Mix Two EUR 21,99 ohne MwSt: € 18.48 / $ 21.81

  zum Elektor Sonderheft Audio 3
