Hochtöner Bändchen-Hochtöner Classic Air-Motion-Transformer Tieftöner Subwoofer

Audaphon Classic

Audaphon

Audaphon JP 2.0

JP 2.0

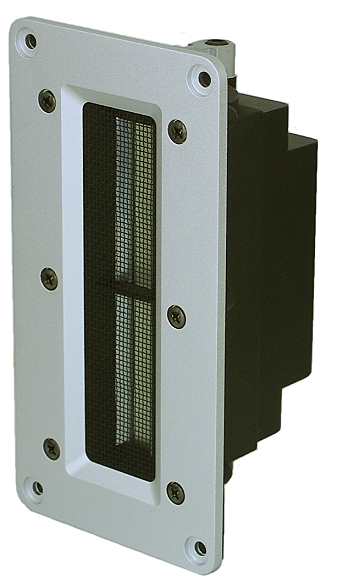

Bändchen mit einem hohem Wirkungsgrad von 96 dB (1W/1m) und einem Übertragungsbereich bis 40 kHz, das wie Neo CD 2.0 aufgebaut ist, jedoch eine schwarze Aluminium-Frontplatte hat. Außerdem hat es ein leichteres Bändchen aus Aluminium, das sehr luftig aufspielt und vor Frequenzen unter 1000 Hz geschützt werden muss, weswegen es ohne Kondensator auch nicht an eine Messapparatur angeschlossen werden sollte.

- Abmessungen: 185 x 85 mm für eine ovale 146 x 61 mm Aussparung;
- Frontplattenstärke: 4,5 mm.
- Resonanzfrequenz: 440 Hz
- Impedanz: 7 Ohm
- Abmessung des Bändchens: 8 x 120 mm
- Masse des Bändchens: 0,025 g
- Unsere Einsatzempfehlung: ab 2,0 kHz mit 18 dB-Weiche;

Bei Bestellung von 2 oder Vielfachem davon werden die Bändchen paarweise selektiert und verpackt geliefert.

Preis pro Stück JP 2.0 EUR 195,00 ohne MwSt: € 163.87 / $ 201.55
zum PDF-Datenblatt im Internet

Bausätze einblenden wieder ausblenden

Audaphon Neo Pro 5i

Pro 5i

Bändchen mit einem hohem Wirkungsgrad von 96 dB (1W/1m) und einem Übertragungsbereich bis 40 kHz. Das Bändchen wird mit 6,5 mm starker schwarzer Aluminiumplatte geliefert. Pro 5i

- Bändchenmaterial: Advanced Composite Material
- Material der Frontplatte: Aluminium, 6,5 mm stark
- Masse des Bändchens: 88 mg
- Abmessungen des Bändchens: 145 x 15 mm
- Dicke des Bändchens: 0.02 mm
- Fläche des Bändchens (Sd): 2175 mm2
- Luftspalthöhe: 5 mm
- Impedanz: 7 Ohm
- Gleichstromwiderstand Rdc: 0.02 Ohm
- Frequenzbereich: 650 - 40 000 Hz
- Kennschalldruck SPL (4kHz): 96 dB (2,83V/1m)
- Resonanzfrequenz: 200 Hz
- Nenn-/Kurzzeitbelastbarkeit: 60/120 W
- empfohlene Trennfrequenz: 1,5 kHz / 12 dB

- Abmessungen: 190 x 115 mm für eine ovale 169 x 83 mm Aussparung;
- Korbaußenmaß (HxB): 190 x 115 mm
- Schallwandöffnung (HxB): 169/145 x 83 mm
- Höhe (ohne Frontplatte): 99 mm
- Dicke der Frontplatte: 6,5 mm

Testurteil Zeitschrift Klang+Ton 4/2005:
"Mit der Länge von 145 mm ergibt sich eine Membranfläche, die mehr als vier 25er Kalotten entspricht. Dies ist nicht nur gut für die Dynamik, sondern auch im Sinne eines hohen Wirkungsgrads. Dieser liegt dann auch bei weit jenseits der 15 kHz oberhalb von 95 dB. Sensationell niedrig dagegen präsentieren sich die Verzerrungen, die im Einsatzbereich dieses Highendigen Hochtöners fast nicht messbar sind. Insgesamt stellt der Neo Pro 5i eine willkommene Bereicherung des erlauchten Kreises der höchstwertigen Wandler dar"

Hinweis: Bei Bestellung von 2 oder Vielfachem davon werden die Bändchen paarweise selektiert und verpackt geliefert.

Preis pro Stück Neo Pro 5i EUR 299,00 ohne MwSt: € 251.26 / $ 309.05
zum PDF-Datenblatt im Internet

Bausätze einblenden wieder ausblenden

Hochtöner Bändchen-Hochtöner Classic Air-Motion-Transformer Tieftöner Subwoofer


Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
