Aufbau Atlas

Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Atlas

Der Aufbau der Atlas ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste oder den Holzbausatz von WOODSOUND
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Atlas

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Atlas zusammengebaut werden kann.


WOODSOUND ist der Spezialist für Lautsprechergehäuse.

Sie können die Atlas auch mit dem Gehäusebausatz von WOODSOUND bauen.


Die Holzteile für den Lautsprecher Atlas werden für Sie individuell gefertigt und haben eine Lieferzeit von 4 bis 16 Tagen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten WOODSOUND (Firma Schreinerei Steffan GmbH) weiter geleitet:

Schreinerei Steffan GmbH
Königheimer Straße 57
97941 Tauberbischofsheim
Telefon: +49 9341 8956606
Email: info@schreiner-steffan.de
USt-IdNr.: DE146589692
Amtsgericht Mannheim: HRB 560293

Geschäftsführer: Norbert Reinhart

Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den Lieferanten, die Firma Schreinerei Steffan GmbH einverstanden.


Atlas Step 1

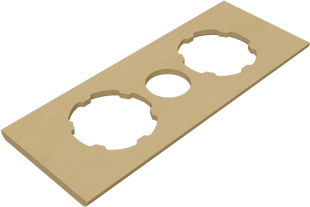

Vergrößern Die Front auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können ungenau geschnittene Teile leichter verbaut werden.


Atlas Step 2

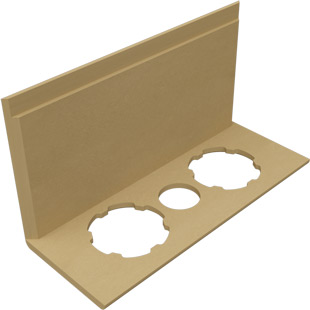

Vergrößern Das erste Seitenteil mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm. Damit Tieftöner und Hochtöner zum Schluss auch mittig in der Box liegen, ist ein genaues Positionieren der Einzelteile dringend erforderlich.


Atlas Step 3

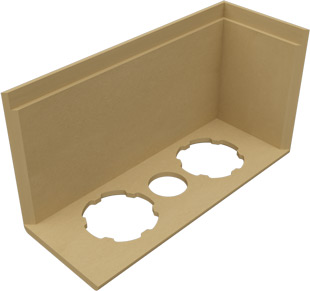

Vergrößern Den oberen Boden einkleben.


Atlas Step 4

Vergrößern Den zweiten Boden einkleben.


Atlas Step 5

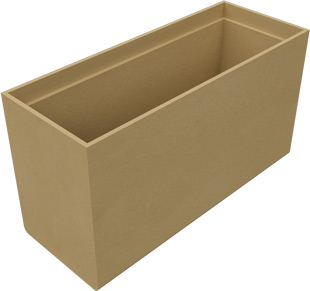

Vergrößern Das zweite Seitenteil ausrichten und einkleben.


Atlas Step 6

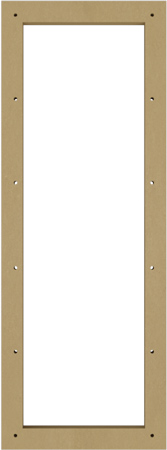

Vergrößern In die Rückwandhalterung werden die Einschlagmuttern gepresst bzw. eingeschlagen. Anschließend wird die Halterung eingeklebt. Durch die Verschraubung mit Einschlagmuttern kann man die Rückwand einfach lösen und die Dämmung verändern oder die Frequenzweiche modifizieren.


Atlas Step 7

Vergrößern Nun kann die Rückwandhalterung in das Gehäuse eingeklebt werden. Danach wird das Dichtband auf die Rückwandhalterung geklebt. Es verhindert, das Austreten der Luft aus dem Gehäuse.


Atlas Step 8

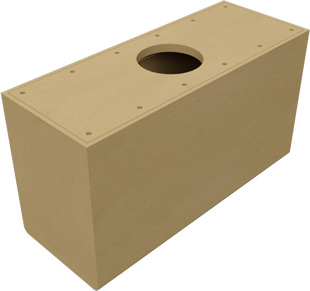

Vergrößern Die Rückwand festschrauben.

Die Rückwand sollte separat lackiert werden, damit die Zwischenräume beim Lackieren gleichmäßig mit Farbe gefüllt werden.


Atlas Step 9

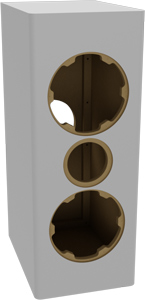

Vergrößern Das Gehäuse ist nun fertig zusammengebaut. Alle Flächen werden geschliffen und der gewünschte Lack bzw. das Furnier wird aufgebracht. Wenn das Gehäuse fertig lackiert ist, können die Chassis mit der Frequenzweiche verbunden und in das Gehäuse eingeschraubt werden.


Atlas Step 10

Vergrößern Die beiden Bassreflexrohre HP100 werden beide auf 125 mm gekürzt (die Gesamtlänge vom Bassreflexrohr ist 250 mm). Ein Bassreflexrohr durch den Chassisausschnitt in das Gehäuse einbringen. Die Trompetenöffnung vom ersten HP100 zeigt in das Gehäuseinnere. Dieses Rohr wird mit der kleineren Seite durch die Bassreflexöffnung gesteckt und mit dem zweiten HP100 verklebt.

Zum Fixsieren der Klebung kann man Panzertape verwenden.


Atlas Step 11

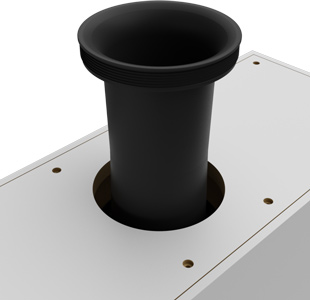

Vergrößern Die zwei verklebten Bassreflexrohre in die Rückwand einpressen.

Nur ein absolut dichtes Gehäuse sorgt für einen präzisen Tieftonbereich, mit einer sauberen Impulsantwort.


Atlas Step 12

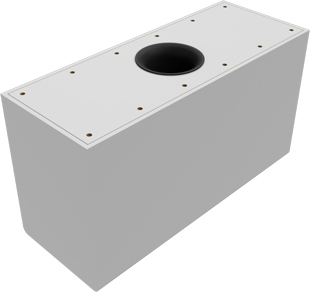

Vergrößern Wenn die Fräsung für das Bassreflexrohr zu groß ist, kann man mit Malertape den Umfang der Dichtung vom Bassreflexrohr vergrößern. Somit wird eine dichte Verbindung hergestellt.


Atlas Holzteile

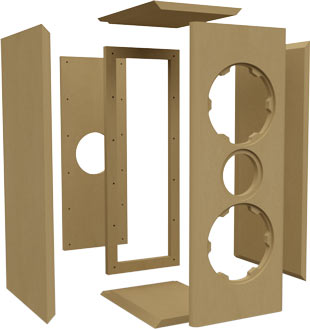

Vergrößern Der Holz-Zuschnitt von WOODSOUND als Explosionsdarstellung.


Atlas

Vergrößern Wir wünschen Ihnen viel Spaß mit dem Lautsprecher Atlas.
