Atlantis - stolze HighEnd Standbox aus Hobby Hifi 6/2000

Die Visaton Kalotte KE 25 SC hat 90 dB Empfindlichkeit. Sie sollte möglichst unverfälscht genutzt werden. Um die Dämpfung zu erhalten, verbot sich also ein Widerstandsnetzwerk. Die restlichen Komponenten waren dann so zu wählen, dass genügend Schub zur Verfügung gestellt wurde. Die Daten:
- Maße (HxBxT): 115x23x37 cm
- Impedanz: 4 Ohm
- Trennfrequenzen: 200, 2000 Hz
- Empfindlichkeit: 90 dB (2,83V/1m)
- Frequenzbereich (-3dB): 43-33000Hz

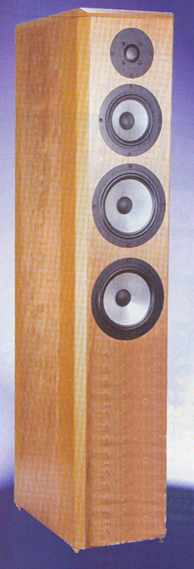

Standlautsprecher Atlantis - ein hervorragender Lautsprecher von Visaton
Dazu identifizierte Herr Timmermanns die Aluminium Chassis als die besten von Visaton (Frequenzgang, Ausschwingverhalten, Langhubigkeit, mech. Verluste, Belüftung).

Um geringste Reflektionen zu erhalten sind in der Box 3 Bretter schräg eingebracht. Die Bassreflex-Box ist (HxBxT) 1150 x 230 x 370 mm groß. Unser Bausatz enthält:
- 1 Stück Visaton Hochtöner KE 25 SC
- 1 Stück Visaton Mitteltöner AL 130 M
- 2 Stück Visaton Tieftöner AL 170
- 1 Stück Luftspule 0,47 mH / 1mm
- 1 Stück Luftspule 1,0 mH / 1mm
- 1 Stück Rollenkernspule 4,7 mH
- 1 Stück Luftspule 0,22 mH / 0,7 mm
- 1 Stück Mundorf H100-Kernspule 5,6 mH
- 1 Stück Rohrkernspule 12 mH / 0,5 mm
- 1 Stück Rohrkernspule 15 mH / 0,5 mm
- 5 Elkos glatt: 33uF, 100uF, 15uF, 2x 68uF
- 2 Stück Elkos rau 330 uF
- 3 MKP-Kondensatoren 2,2uF, 6,8uF, 15uF
- 3 WW10-Widerstände: 3,9 Ohm (=R1 statt 3,3), 4,7 Ohm und 3,3 Ohm
- 1 Stück Noppenschaum N25, 100 x 50 cm
- 2 Polklemmen Messing, vergoldet (beispielsweise K30Au)
- selbstklebende Schaumstoff-Dichtstreifen
- 1/2 Stück Visaton Dämm-Mat. Schafwolle
- 2 Stück Visaton BR-Rohr 13.25
- 1,5 Meter Kabel 2 x 1,5 mm2 für Hochtöner
- 4 Meter Kabel 2 x 2,5 mm2

Preis für eine Atlantis ohne Gehäuse:   - nicht lieferbar

Unsere MediumEnd-Empfehlung mit
- 3 Stück MOX 10 Widerständen (statt WW10)
  3,9 Ohm (orange-weiß-gold), 4,7 Ohm (gelb-violett-gold),
  3,3 Ohm (orange- orange-gold)
- 1 Stück L1 als i-Kern Spule I130 5,6 mH (I-1008)
- C6 6,8 uF Mundorf MCAP Supreme
- C3 (statt 2 x 68 uF + 15 uF Elko) nur MKP-kondensatoren: 68 uF + 82 uF

Preis für eine ME-Atlantis ohne Gehäuse:   EUR 704,00 ohne MwSt: € 591.60 / $ 698.08

Weitere Varianten auf Anfrage
