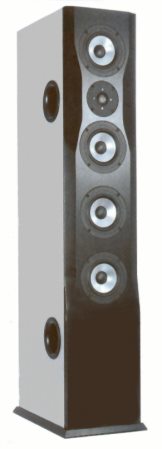

Aluminata 130/4 KE   L'enceinte en colonne de Hobby Hifi 3/2016

Fiche technique:
  • Impédance nominale: 6 Ohm
  • Sensibilité (2,83V/1m): 89 dB
  • Dimensions (HxLxP): 1235 x 240 x 400 mm
  • Réponse en fréquence (-8dB): 33 - 24000 Hz
  • Fréquence(s) de coupure: 2000 Hz
  • Principe: bassréflex

Aluminata 130/4KE est une enceinte à deux voies et demie. Aluminata 130/4K utilise quatre boomers. Deux boomers et le tweeter sont placés à l'intérieur de l'enceinte dans une configuration D'Appolito. L'enceinte a été développée par Bernd Timmermanns.

Aluminata 130/4KE possède quatre boomers Visaton AL 130 et un tweeter Visaton KE 25 SC.

Le filtre se compose d'un passe-haut du quatrième ordre (24 dB par octave) pour le tweeter, d'un passe-bas du troisième ordre (18 dB par octave) pour les haut-parleurs bas-médium et d'un passe-bas du deuxième ordre (12 dB par octave ) pour les haut-parleurs bas.

La réponse en fréquence de l'enceinte est stable entre 40 Hz et 20 000Hz. La réponse du spectre est exempte de traînage au dessous de 20 kHz. Les déformations non linéaires à faible niveau sonore (90dB, 1m) sont inférieures à 1% à partir de 100 Hz.

Notre kit se compose de

  • Visaton KE 25 SC, 8 Ohm
  • 4x Visaton boomer AL 130, 8 Ohm
  • 2x Évent bass-reflex BR25.50, noir
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • 2x Matériau amortissant Sonofil pour 20 Litres, blanc
  • 0,5x Joint d étanchéité PE, 5x2 mm, longueur 7,5 m
  • 2x Audaphon matériau d amortissement autocollant Damping 10, 970 x 470 mm
  • Bornier PK31 plaquée or (la paire, 1 rouge + 1 noire)
  • 5m de câble haut-parleur 2x2,5 mm2, translucide
  • 3x Vis Pan 3,5x17 noir, empreinte cruciforme, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 6,8 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 uF / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 12 uF / 400 Vdc
  • 2x Condensateur électrolytique Mundorf à film rugueux, 150 uF/63 VDC
  • Condensateur électrolytique Mundorf à film lisse, 15uF / 70 VDC
  • Bobine à air Mundorf L140 0,82 mH/0,26 Ohm
  • Bobine à air Mundorf L140 1,2 mH/0,33 Ohm
  • Bobine à air Mundorf L140 4,7 mH/0,80 Ohm
  • Bobine à air 0,7 mm 0,27 mH/0,45 Ohm
  • Bobine à air 0,7 mm 1,0 mH/1,02 Ohm
  • 2x bobine à air 0,7 mm 27 mH/6,44 Ohm
  • Résistance oxyde de métal, 10W 3,3 Ohm 2% (orange-orange-or)
  • 2x Résistances oxyde de métal, 10W 4,7 Ohm 2% (jaune-violet-or)
  • 2x Résistances oxyde de métal, 10W 5,6 Ohm 2% (vert-bleu-or)

Composants sans ébénisterie, prix par unité   - indisponible

Indication: Nous livrons 0,9 m2 Damping 10 (au lieu de 0,5 m2 Damping 30).

Kit avec filtre haut de gamme

Le Kit haut de gamme contient un condensateur polypropylen au lieu d'un condensateurs électrolytique à film rugueux. Les bobines jouent le rôle de bobines à spires ou bobines à ruban en cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau, l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus le l'enroulement de la bobine est serré, moins le signal utile est faussé).

Kit avec composants High End sans ébénisterie, prix par unité   - indisponible

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 11,70 hors TVA: € 9.83 / $ 8.78

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité:   EUR 7,60 hors TVA: € 6.39 / $ 5.70
Nous vous recommandons un support par enceinte (donc deux pour une paire d´enceintes)
