EIB/KNX-Audiosystem

Audio over KNX

KNX ist der weltweit anerkannte Standard für die moderne Haus- und Gebäudeautomation. Mit dem KNX Audio-System wählen Sie via KNX-Tastsensoren oder Touchpanels die gewünschte Tonquelle und regeln Lautstärke sowie Klang in jedem Raum individuell vor Ort oder zentral. Die Audioquellen Ihrer Stereoanlage werden mit dem 8 Kanal-Vorverstärker PREAMP 800 verbunden, der die Audiosignale so verstärkt, dass auch auf langen Strecken in den Verteilerkasten zum Audioaktor AM 840 eine störungsfreie Audioqualität gewährleistet ist. An den 4 Zonenausgängen eines AM 840 können jeweils mehrere Leistungsverstärker AMP 10 DC oder AMP 250 angeschlossen werden. Der AM 840 lässt sich einfach kaskadieren, wenn weitere Zonen erforderlich sind. Somit lässt sich das KNX Audio-System frei an die Bedürfnisse der Hausbenutzer hinsichtlich der Anzahl Lautsprecher pro Raum und Anzahl der Räume skalieren. Die Leistungsverstärker werden gemeinsam mit dem AM 840 zentral auf der Hutschiene montiert, können aber auch dezentral in Unterverteilungen oder Unterputzdosen ihren Platz finden. Zusätzlich werden verschiedene Lautsprechertypen mit eingebauten Leistungsverstärkern angeboten. Mit einem am PREAMP 800 angeschlossenen Mikrofon können sogar Durchsagen in beliebige Zonen gesendet werden.



Vorverstärker PREAMP 800

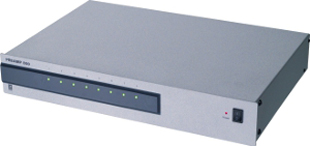

Vergrößern Der 8-fach Vorverstärker PREAMP 800 im Format handelsüblicher HiFi-Geräte verstärkt die Signale von bis zu 4 Stereo- oder 8 Mono-Tonquellen (CD, DVD, Tuner...), damit diese störungsfrei über größere Kabellängen übertragen werden können. Am Kanal 8 kann wahlweise ein Mikrofon oder eine Tonquelle angeschlossen werden. Hinter der Blende auf der Frontplatte sind pro Eingangskanal Regler und eine LED zur Einstellung der Empfindlichkeit angeordnet. Hiermit kann die Lautstärke der unterschiedlichen Tonquellen angeglichen werden, so dass beim Umschalten keine Lautstärkesprünge auftreten. 19"-Rackmontagewinkel und Steckernetzteil im Lieferumfang. Es ist auch ein 1-fach Vorverstärker passend für Schalterdosen erhältlich (Preamp UP, siehe Kapitel Audioelektronik für Schalterprogramme).

Technische Daten des PREAMP 800

  • Audioeingänge: Kanal 1-7 Line, Kanal 8 Mikrofon oder Line
  • Audioausgänge: 8 x mono oder 4 x stereo
  • Weitere Schnittstellen: Mikrofonschalteingang, Mute-Schaltausgang
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-112-002-00-800-01) EUR 1235,10 ohne MwSt: € 1037.90 / $ 970.00 Preamp 800, schwarz, 8 Kanal Vorverstärker



Audioaktor AM 840

Vergrößern Der KNX-Audioaktor AM 840 verteilt die Signale der angeschlossenen Tonquellen (Stereo: 4, Mono: 8) unabhängig auf die Zonenausgänge (Stereo: 2, Mono: 4). Via KNX-Sensoren ausführbare Funktionen: Zone Ein/Aus, Lautstärke, Quellenwahl, Mute, Klangregelung, Zonen- und Pflichtruf (mit Aufmerksamkeits-Signal/Vorgong). Rückmeldeobjekte: Zone ein/aus, Lautstärke, Quelle. Bei mehr als 2 Stereo bzw. 4 Mono Zonen können mehrere Audioaktoren kaskadiert werden. Parametrierung mit ETS (Produktdatenbank: Download unter www.whd.de.). Spannungsversorgung: 24 VDC über seperates Netzteil, Netzteildimensionierung abhängig von der Anzahl der angeschlossenen Endverstärker.

Technische Daten des AM 840

  • Audioeingänge: 8 x mono oder 4 x stereo
  • Audioausgänge: 4 Zonen mono oder 2 Zonen stereo
  • Weitere Schnittstellen: Regelausgang 4x 0-10 VDC, Schaltausgang 4x 24VDC max 10A, D-SUB Kaskadebuchse
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall (DIN-Rail, 12 TE)
  • Zubehör: D SUB AM 840: Kabel zum Durchschleifen der Audioeingänge

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-111-310-02-000-00) EUR 1336,61 ohne MwSt: € 1123.20 / $ 1049.72 AM 840, Audioaktor, 8 Audioeingänge, 4 Audioausgänge



AMP 10 DC HS

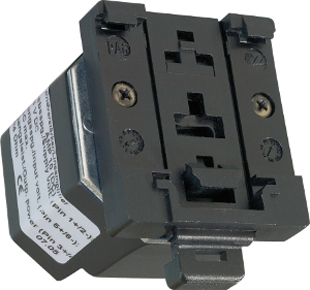

Vergrößern Der Leistungsverstärker AMP 10 DC HS passend für Hutschienen stellt mit 10 Watt genügend Leistung für Wand- oder Deckeneinbau-Lautsprecher zur Verfügung. Es lassen sich entweder ein 4 Ohm-, zwei 8-Ohm- oder bis zu 5 Stück 20-Ohm-Lautsprecher parallel anschließen. Die Spannungsversorgung und Ansteuerung erfolgt vom AM 840 Audioaktor. Es ist weiterhin ein Leistungsverstärker mit eingebautem Potentiometer erhältlich (AMP 10...UP siehe Kapitel Audioelektronik für Schalterprogramme). Er wird einfach parallel zu den üblichen AMP 10 DC an einem der vier AM 840-Zonenausgänge angeschlossen und ermöglicht so den Betrieb eines 5. Raumes. Wird die "Master"-Zone aktiviert, steht so das Musiksignal auch in der Subzone zur Verfügung und kann individuell über das eingebaute Potentiometer in der Lautstärke geregelt oder ausgeschaltet werden. Weiterhin sind Lautsprecher mit integriertem Verstärker lieferbar.

Technische Daten des AMP 10 DC HS

  • Audioeingänge: 5 VAC oder 0.7 VAC (0dB) umschaltbar
  • Audioausgänge: Lautsprecherausgang
  • Weitere Schnittstellen: Regeleingang 0-10VDC
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall (DIN-Rail, 3 TE), Aludruckguss
  • Zubehör: Netzteil PS 24/1,5

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-111-310-01-001-08) EUR 137,80 ohne MwSt: € 115.80 / $ 108.22 AMP 10 DC HS, Endverstärker 10W/4 Ohm mit EIB/KNX-Ansteuerung für Hutschienenmontage



Stereoverstärker AMP 250

Vergrößern Stereo-Audioverstärker mit hoher Leistung für Hutschienenmontage. Das für Hutschienen vorbereitete Metallgehäuse beinhaltet in nur 12 Automatenbreiten zwei Verstärker mit einer Gesamtleistung von 100 W (2x50W). Die Verstärker sind in ClassD-Technik - der zurzeit modernsten Technologie mit dem besten Wirkungsgrad bei geringer Wärmelast - ausgeführt. Die integrierte, zuschaltbare Loudnessfunktion optimiert den Klang, so dass der Verstärker bei allen Lautstärken gleich gut klingt. Die Eingangsempfindlichkeit ist von 5V (Preamp UP/Preamp 800) auf 0dB (Linepegel) umschaltbar. Somit ist das Gerät auch direkt in Kombination mit Standard-Audiokomponenten einsetzbar.

Technische Daten des AMP 250

  • Audioeingänge: 5 V oder 0 dB stereo (umschaltbar)
  • Audioausgänge: Lautsprecherausgang stereo
  • Weitere Schnittstellen: 2x Regeleingang 0-10VDC, 2x Senseeingang
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall (DIN-Rail, 12 TE)
  • Zubehör: Netzteil PS 24/5

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-111-310-00-250-00) EUR 616,30 ohne MwSt: € 517.90 / $ 484.02 AMP 250, Endverstärker stereo, 2x 50W an 4 Ohm
