Visaton hat über 40 Jahre Erfahrung auf dem Gebiet der Akustik und Lautsprechertechnik. Hochwertige Qualität, hohes Engagment in Forschung und Entwicklung und ein hohes Qualitätsniveau in der Fertigung zeichnet Visaton-Produkte aus.

Zu unseren Bauvorschlägen mit Visaton Lautsprechern.




Mitteltöner

Visaton M10-8

Visaton M10-8

Best.-Nr.: V-9089

EUR 17,21 ohne MwSt: € 14.46 / $ 15.62

10 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 80/100 W
  • Frequenzbereich = 450-13000 Hz
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Durchmesser der Schwingspule = 20 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 117 mm
  • Einbautiefe (nicht eingefräst) t = 39 mm

Bausätze einblenden wieder ausblenden

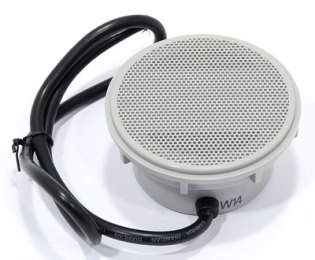

Visaton PL7RV-4

Visaton PL7RV-4

Best.-Nr.: V-4477

EUR 26,76 ohne MwSt: € 22.49 / $ 24.29

.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Frequenzbereich = 400-5000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Kennschalldruck SPL = 88 dB (1W; 1m)
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 76 mm
  • Einbautiefe (nicht eingefräst) t = 34,5x2,5 mm
  • Gewicht m = 0,16 kg

Bausätze einblenden wieder ausblenden


Visaton PL7RV-4-schwarz

Best.-Nr.: V-4475

EUR 26,76 ohne MwSt: € 22.49 / $ 24.29

.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Frequenzbereich = 400-5000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Kennschalldruck SPL = 88 dB (1W; 1m)
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 76 mm
  • Einbautiefe (nicht eingefräst) t = 34,5x2,5 mm
  • Gewicht m = 0,16 kg

Bausätze einblenden wieder ausblenden

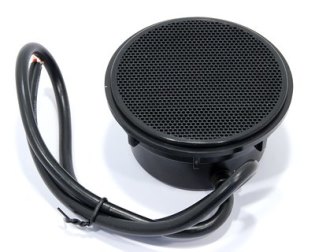

Visaton PL7RV-8-schwarz

Visaton PL7RV-8-schwarz

Best.-Nr.: V-4476

EUR 26,76 ohne MwSt: € 22.49 / $ 24.29

.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Frequenzbereich = 400-5000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Kennschalldruck SPL = 88 dB (1W; 1m)
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 76 mm
  • Einbautiefe (nicht eingefräst) t = 34,5x2,5 mm
  • Gewicht m = 0,16 kg

Bausätze einblenden wieder ausblenden

Visaton SC13

Visaton SC13

Best.-Nr.: V-8013

EUR 34,35 ohne MwSt: € 28.87 / $ 31.17

12 cm Mitteltöner mit hochwertiger-Membrant.

  • Belastbarkeit (Nenn/Musik) = 40/60 W
  • Frequenzbereich = 90-13000 Hz
  • Resonanzfrequenz fs = 75 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 4,2 N/A
  • Schwingspuleninduktivität L = 0,66 mH
  • Effektive Membranfläche Sd = 79 cm2
  • Bewegte Masse incl. Luftlast mms = 4,8 g
  • Äquivalentvolumen Vas = 8 l
  • Freiluftgesamtgüte Qts = 0,73 (Qms=3,73, Qes=0,9)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,75 mm
  • Einbaudurchmesser d = 113 mm
  • Aussendurchmesser d = 131 mm
  • Einbautiefe (nicht eingefräst) t = 61 mm

Bausätze einblenden wieder ausblenden

Visaton WS13E

Visaton WS13E

Best.-Nr.: V-1053

EUR 23,35 ohne MwSt: € 19.62 / $ 21.19

12 cm Mitteltöner mit Papier-Membrant.

  • Belastbarkeit (Nenn/Musik) = 40/60 W
  • Frequenzbereich = 90-12000 Hz
  • Resonanzfrequenz fs = 83 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,7 Ohm
  • Kraftfaktor BL = 3,6 N/A
  • Schwingspuleninduktivität L = 0,75 mH
  • Effektive Membranfläche Sd = 86,5 cm2
  • Bewegte Masse incl. Luftlast mms = 5,1 g
  • Äquivalentvolumen Vas = 7,7 l
  • Freiluftgesamtgüte Qts = 1,08 (Qms=3,52, Qes=1,56)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,8 mm
  • Einbaudurchmesser d = 113 mm
  • Aussendurchmesser d = 131 mm
  • Einbautiefe (nicht eingefräst) t = 51 mm

Bausätze einblenden wieder ausblenden

Visaton MR130

Visaton MR130

Best.-Nr.: V-9016

EUR 28,45 ohne MwSt: € 23.91 / $ 25.82

12 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 80/100 W
  • Frequenzbereich = 400-13000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 4,3 N/A
  • Schwingspuleninduktivität L = 0,42 mH
  • Effektive Membranfläche Sd = 70 cm2
  • Bewegte Masse incl. Luftlast mms = 5 g
  • Äquivalentvolumen Vas = 0,14 l
  • Freiluftgesamtgüte Qts = 3,49 (Qms=8,67, Qes=5,85)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 110 mm
  • Aussendurchmesser d = 136 mm
  • Einbautiefe (nicht eingefräst) t = 39 mm

Bausätze einblenden wieder ausblenden

Visaton AL 130 M 8 Ohm

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 106/67 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,1 Liter BR-Box
mit HP50 der Länge 15 cm
ab 53/43 Hz (-3dB/-8dB).

Visaton AL 130 M 8 Ohm

Best.-Nr.: V-1305

EUR 171,30 ohne MwSt: € 143.95 / $ 155.47

14 cm Mitteltöner mit hochwertiger-Membran .

  • Belastbarkeit (Nenn/Musik) = 150/200 W
  • Frequenzbereich = 60-8000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 5,58 N/A
  • Schwingspuleninduktivität L = 0,75 mH
  • Effektive Membranfläche Sd = 78,5 cm2
  • Bewegte Masse incl. Luftlast mms = 7,6 g
  • Äquivalentvolumen Vas = 11,6 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=5,38, Qes=0,41)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 114 mm
  • Aussendurchmesser d = 153 mm
  • Einbautiefe (nicht eingefräst) t = 58 mm

Bausätze einblenden wieder ausblenden

Visaton AL 170 8 Ohm

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,7 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
18 Liter BR-Box
mit HP70 der Länge 22 cm
ab 49/38 Hz (-3dB/-8dB).

Visaton AL 170 8 Ohm

Best.-Nr.: V-1302

EUR 189,60 ohne MwSt: € 159.33 / $ 172.07

16 cm Mitteltöner mit hochwertiger-Membrant.

  • Belastbarkeit (Nenn/Musik) = 70/100 W
  • Frequenzbereich = 45-10000 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 6,93 N/A
  • Schwingspuleninduktivität L = 0,91 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 13 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=4,47, Qes=0,36)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 63 mm

Bausätze einblenden wieder ausblenden

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
